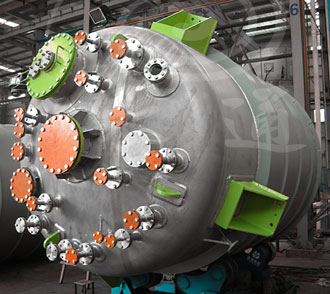

不锈钢反应釜由釜体、釜盖、搅拌器、支承及传动装置、轴封装置等组成,根据工艺需求夹套加热装置,并配有电加热棒及测温、测压表。夹套上揩油进、排油、溢测量、放空机电加热棒、测温等接管孔。不锈钢反应釜也可采用蒸汽加热,及直接在夹套内通蒸汽,蒸汽加热需有稳定的真气热源供应,故通常加配锅炉。
成都永通不锈钢反应釜选型参数:
材质选择:SUS304、316L、321;

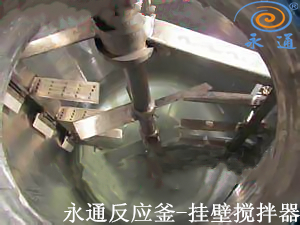

搅拌形式:桨叶式、锚式、框式、螺条式、刮壁式;
传动形式:普通电机、防爆电机、调速电机;

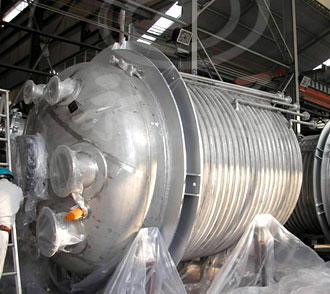

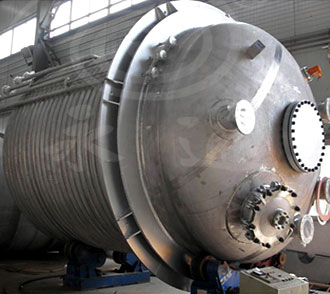

结构形式:单层、夹套、外盘管、内盘管;
加热方式:热水加热、蒸汽加热、导热油加热、远红外加热;
密封形式:机械密封、填料密封、油封密封
不锈钢反应釜的特点:
1、具有加热迅速、耐高温、耐腐蚀(无生锈现象)、卫生、等特点,并且具有良好的传热性能,升降温度都迅速;
2、耐温性能好,工作温度广(﹣196℃-600℃),在高温下不被氧化起皮,可用于直火加热;
3、不锈钢材质具有优良的机械性能,也可承受块状固体物料加料时的冲击;
4、不锈钢材质有良好的加工性能,可根据工艺需求制成各种形状结构的反应釜。可抛光,是其不挂物料,便于清洗。
不锈钢反应釜技术参数:
公称容量 (L) | 实际容量 (L) | 电热功率 (KW) | 夹套容量 (L) | 内锅尺寸 (φmm) | 外锅尺寸 (φmm) | 减速机 型号 | 电机功率 (n/kw) | 搅拌速度 (n/min) |
50L | 61L | 3×2 | 95L | 400 | 600 | m3 | 1450/0.6 | 60-80 |
100L | 120L | 6×2 | 120L | 500 | 700 | m3 | 1450/0.6 | 60-80 |
200L | 247L | 6×3 | 200L | 600 | 800 | m4 | 1450/1.5 | 60-80 |
300L | 355L | 6×3 | 250L | 700 | 900 | m4 | 1450/1.5 | 60-80 |
500L | 589L | 9×4 | 290L | 900 | 1100 | m6 | 1450/2.2 | 60-80 |
1000L | 1215L | 12×4 | 560L | 1200 | 1400 | m8 | 1450/4 | 60-80 |
2000L | 2244L | 15×5 | 750L | 1400 | 1600 | m8 | 1450/4 | 60-80 |
3000L | 3201L | 15×5 | 1015L | 1600 | 1800 | m8 | 1450/7.5 | 60-80 |
4000L | 4020L | 15×5 | 1226L | 1600 | 1800 | m10 | 1450/7.5 | 60-80 |
5000L | 5170L | 18×5 | 1400L | 1800 | 2000 | m10 | 1450/7.5 | 60-80 |
